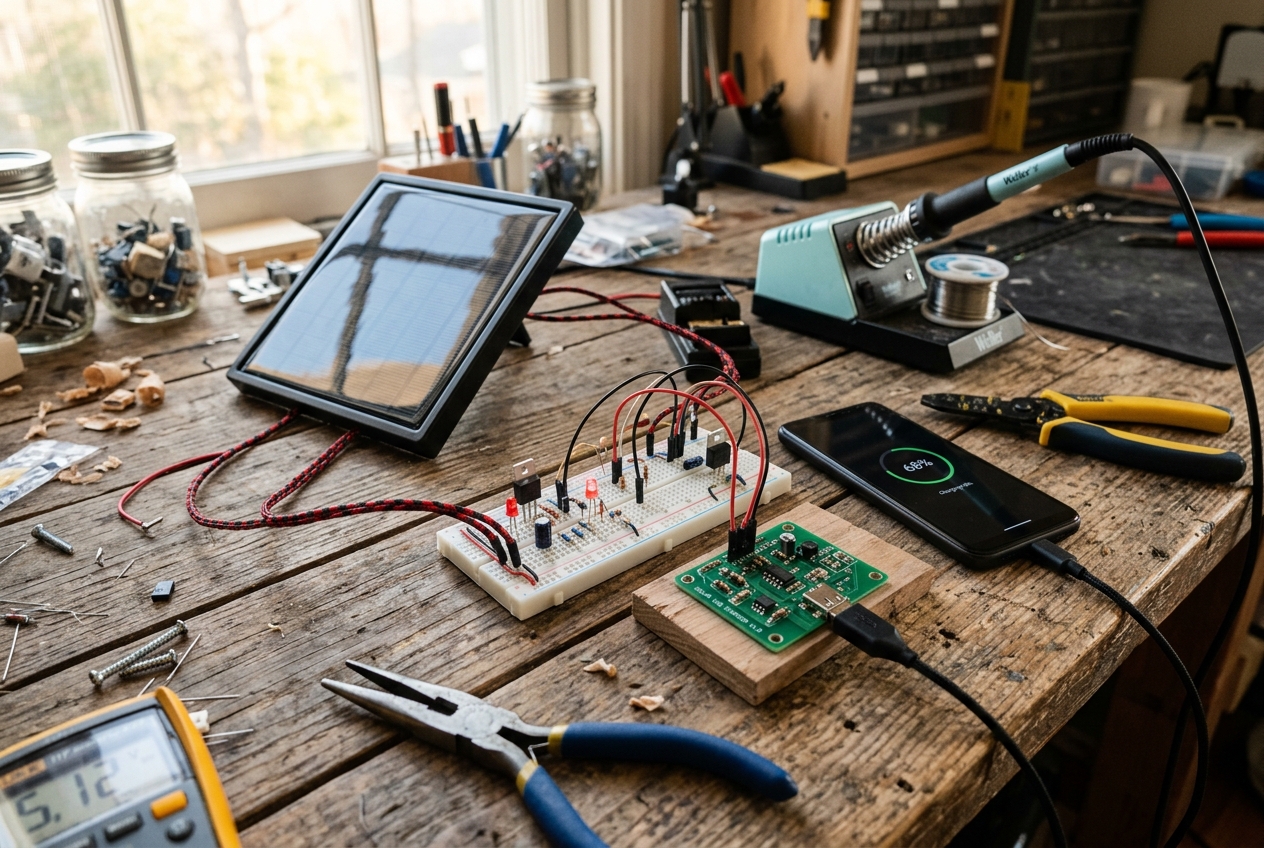

Solarna ładowarka USB
Prosty układ pozwalający na ładowanie małych urządzeń mobilnych przy użyciu niewielkiego panelu fotowoltaicznego 5V. Fotowoltaika w pigułce.
Efekt fotowoltaiczny
Ogniwa krzemowe zamieniają energię światła słonecznego bezpośrednio na prąd stały poprzez wybijanie elektronów z atomów krzemu.
Ponieważ panel solarny generuje napięcie zależne od nasłonecznienia, potrzebujemy układu stabilizującego, który dostarczy równe 5V do naszego portu USB.
Foton ze słońca uderza w panel, uwalniając elektrony i tworząc prąd elektryczny.
inventory_2Lista materiałów
Części
- check_circlePanel słoneczny 5V / 6VNiewielki moduł (np. 1W lub 2W)
- check_circleModuł przetwornicy step-up z wyjściem USBDo ustabilizowania napięcia na 5V
- check_circleDioda prostownicza 1N4007Zapobiega przepływowi prądu z baterii do panelu w nocy
Narzędzia
- hardwareLutownica i cynaDo połączenia kabli z układem scalonym
- format_paintKlej na gorącoDo umocowania modułu z tyłu panelu słonecznego
BHP - Gorące narzędzia
Zwróć szczególną uwagę na ryzyko oparzeń gorącym klejem oraz lutownicą. Unikaj zwierania styków USB.
format_list_numberedInstrukcja krok po kroku
Przylutowanie diody
Przylutuj diodę prostowniczą do plusa panelu słonecznego (strzałka/kreska na diodzie musi wskazywać kierunek do ładowarki, czyli od panelu uciekamy).
Podłączenie przetwornicy
Przylutuj kabel plusowy (za diodą) do pinu IN+ na przetwornicy step-up z gniazdem USB. Minus z panelu przylutuj do pinu IN-.
Montaż i testy
Przymocuj moduł z tyłu panelu klejem na gorąco. Wystaw układ na pełne słońce i spróbuj naładować stary telefon lub powerbank!
gavelPrawo i dotacje
Czy muszę zgłaszać ten projekt?
Z reguły małe projekty off-grid i eksperymenty DIY nie wymagają zgłoszenia do OSD. Upewnij się jednak, że Twoje prace nie naruszają przepisów budowlanych (np. montaż na elewacji) i masz zgodę spółdzielni, jeśli mieszkasz w bloku.
Czy dostanę na to dofinansowanie?
Dedykowanych programów dotacyjnych na małe projekty DIY z reguły nie ma. Programy typu "Czyste Powietrze" wymagają faktur od wykwalifikowanych instalatorów. Opłacalność projektów DIY opiera się jednak na znaczącym obniżeniu kosztów robocizny i materiałów.
