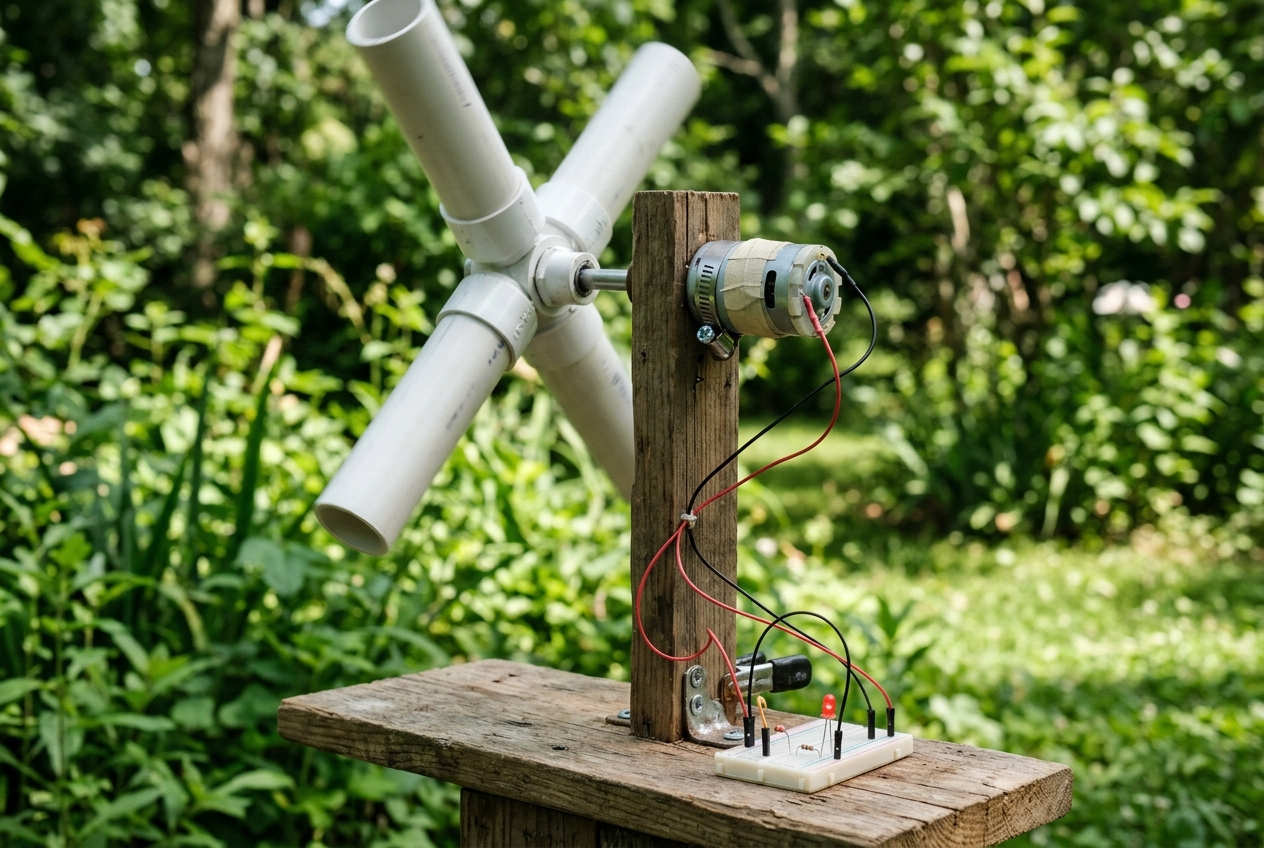

Mała turbina wiatrowa z silnika DC
Zbuduj miniaturową elektrownię wiatrową wykorzystując stary silnik krokowy lub silnik prądu stałego. Projekt edukacyjny demonstrujący zamianę energii kinetycznej wiatru w energię elektryczną.
Jak działa prądnica?
Zasada działania opiera się na indukcji elektromagnetycznej. Obracanie wirnika silnika prądu stałego (DC) z magnesami trwałymi powoduje powstawanie siły elektromotorycznej w uzwojeniach stojana.
W ten sposób silnik staje się prądnicą. Siła wiatru napędza śmigło, które przekazuje obroty na oś silnika, generując prąd zdolny zasilić małe odbiorniki.
Przepływ powietrza wprawia w ruch łopaty wirnika podłączonego do wału prądnicy.
inventory_2Lista materiałów
Części
- check_circleSilnik prądu stałego (DC)Np. ze starej drukarki lub zabawki
- check_circleRura PVCDo wykonania łopat turbiny
- check_circleDioda prostowniczaDo zapobiegania cofaniu się prądu
Narzędzia
- hardwarePiła i papier ściernyDo obróbki PVC
- buildWiertarkaDo montażu elementów mechanicznych
Bezpieczeństwo przy obróbce
Podczas cięcia rur PVC zakładaj okulary ochronne. Silnik wiatrowy może osiągać wysokie obroty - zachowaj ostrożność podczas testów na zewnątrz i zabezpiecz wirnik przed odkręceniem się.
format_list_numberedInstrukcja krok po kroku
Konstrukcja śmigła
Przetnij rurę PVC wzdłuż, wyprofiluj kształt łopat aerodynamiki (np. 3 łopaty) i zeszlifuj krawędzie. Zamocuj je do centralnej piasty pasującej na oś silnika.
Montaż prądnicy
Przymocuj silnik DC do stabilnej konstrukcji nośnej. Przylutuj przewody do złącz silnika, dodając szeregowo diodę prostowniczą na biegunie dodatnim. Zabezpiecz silnik przed wilgocią obudową z plastiku.
Testy w terenie
Zamontuj turbinę na maszcie i podłącz multimetr na zewnątrz podczas wietrznej pogody. Sprawdź napięcie bez obciążenia (open circuit) oraz podłączając diodę LED z opornikiem.
gavelPrawo i dotacje
Czy muszę zgłaszać ten projekt?
Z reguły małe projekty off-grid i eksperymenty DIY nie wymagają zgłoszenia do OSD. Upewnij się jednak, że Twoje prace nie naruszają przepisów budowlanych (np. montaż na elewacji) i masz zgodę spółdzielni, jeśli mieszkasz w bloku.
Czy dostanę na to dofinansowanie?
Dedykowanych programów dotacyjnych na małe projekty DIY z reguły nie ma. Programy typu "Czyste Powietrze" wymagają faktur od wykwalifikowanych instalatorów. Opłacalność projektów DIY opiera się jednak na znaczącym obniżeniu kosztów robocizny i materiałów.
